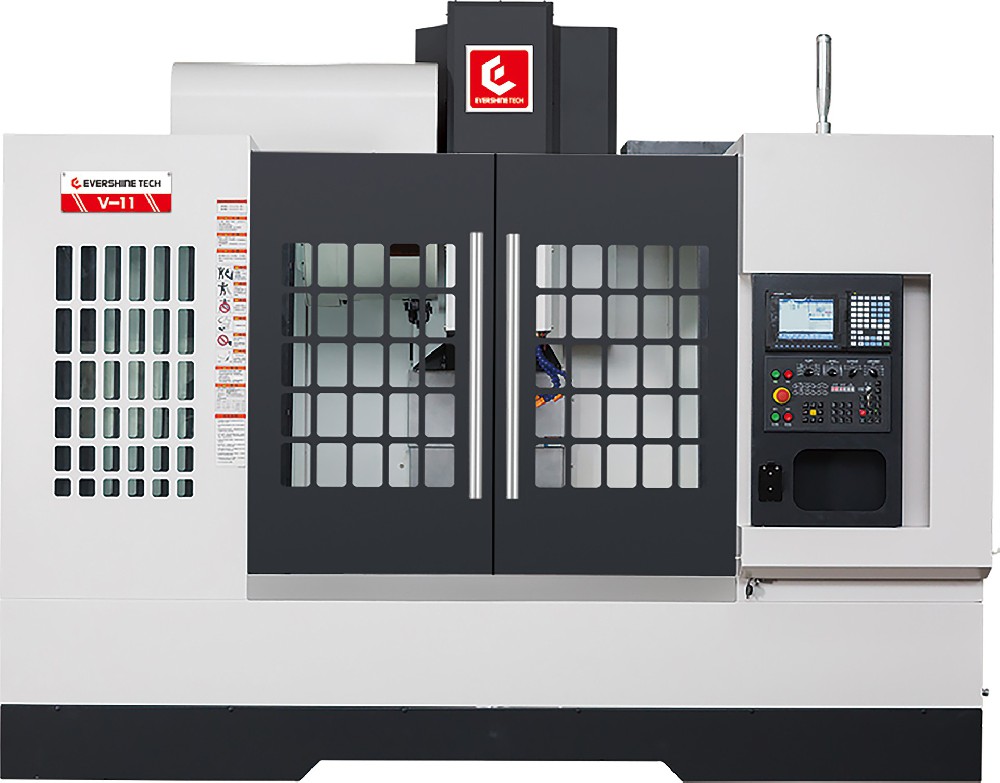

| 機型 | 單位 | V-11/VMC1160 | |||||||||
| 行程 | |||||||||||
| 工作臺X軸行程 | mm | 1100 | |||||||||
| 工作臺Y軸行程 | mm | 600 | |||||||||
| 工作臺Z軸行程 | mm | 600 | |||||||||
| 主軸鼻端至工作臺距離 | mm | 100-700 | |||||||||
| 主軸中心至立柱距離 | mm | 660 | |||||||||
| 工作臺 | |||||||||||
| 工作臺面積 | mm | 1200×600 | |||||||||
| 最大載重 | Kg | 800 | |||||||||
| T型槽（寬x槽數x間距） | mm*個*mm | 18×5×110 | |||||||||
| 軸向進給 | |||||||||||
| X、Y、Z軸快速進給 | m/min | 36×36×36 | |||||||||
| 主軸/刀庫 | |||||||||||
| 圓盤刀庫 | ACT | 24T(伺服) | |||||||||
| 換刀時間 | S | 1.3-1.8 | |||||||||
| 最大刀具長度 | mm | 300 | |||||||||
| 最大刀具直徑（滿刀） | mm | 78 | |||||||||
| 最大刀具直徑（鄰刀） | mm | 120 | |||||||||
| 最大刀具重量 | kg | 8 | |||||||||
| 主軸轉速 | Rpm | 10000/12000 | |||||||||
| 主軸規格 | BT | BT-40 | |||||||||
| 主軸馬達 | Kw | 15HP(11kw) | |||||||||
| 主軸電機扭力 | 118 | ||||||||||
| 一般資料 | |||||||||||
| 三軸功率 | Kw | 3/3/3 | |||||||||
| 定位精度 | mm | ±0.005/300 | |||||||||
| 重復精度 | mm | ±0.003/300 | |||||||||
| X/Y/Z軸軌數 | 2/2/2 | ||||||||||
| 三軸絲桿規格 | mm | JIS C3；φ40 | |||||||||
| 三軸導軌規格 | mm | 滾柱45/45/45 | |||||||||
| 三軸滑塊數量 | spce | 6、4、6 | |||||||||
| 電力需求 | KVA | 35 | |||||||||
| 氣壓需求 | Kg/bar | 6-7 | |||||||||
| 泵浦需求 | HP | 2/2 | |||||||||
| 機械占地尺寸 | mm | 3200×24000×2800 | |||||||||
| 機械重量 | Kg | 7000 | |||||||||
| 控制系統 | FANUC Series -OI-MFMITSU BISHI M80 | ||||||||||
| 備注：1.以上部分機型參數，個別機型含特殊附件，訂貨時請知悉。 2.技術規格如有變更，恕不另行通知，樣本中的圖片參數僅供參考 ，解釋權 歸恒昱公司所有。 | |||||||||||
